STRUMENTO DI CONTROLLO TENUTA

Lo strumento è stato concepito:

Per battezzare inizialmente nei condomini o nelle unità immobiliari con più contatori, le batterie dei misuratori GAS e quindi aiutare nella ricerca della pertinenza della presa d'adduzione con l'unità immobiliare da collaudare.
Per collaudi e prove di tenuta d'impianti a gas oggetto del decreto ministeriale del 12 aprile 1996 "Approvazione della regola tecnica di prevenzione incendi per la progettazione, la costruzione e l'esercizio degli impianti termici alimentati da combustibili gassosi", in particolare per le sole condotte del gas non interrate di 7° specie (previste per pressioni massime d'esercizio fino a 0,04 bar) con pressioni di collaudo di 100 mbar.
Per permettere in completa sicurezza degli utilizzatori (caldaie, stufe, etc) per il collaudo di tutti i collegamenti agli utilizzatori stessi che per motivi costruttivi devono essere alimentati e collaudati con pressioni inferiori a 40 mbar.
In caso di fughe per coadiuvare la ricerca della perdita mantenendo automaticamente la pressione nell'impianto fra i 30 e i 40 mbar (salvo macroscopiche perdite) mentre l'operatore con un'apposita schiuma percorre l'intero impianto alla ricerca del difetto.

strumento controllo tenuta

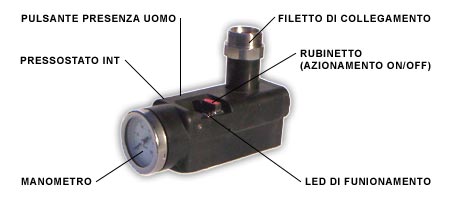

Lo strumento è costituito da:

Un involucro in polietilene nero
Un minicompressore installato all'interno del corpo strumento, in grado di fornire la pressione necessaria per le prove suddette
Un rubinetto (azionamento ON/OFF) che toglie alimentazione al minicompressore, interrompe fisicamente la mandata dello stesso ed isola completamente l'impianto in esame lasciandolo connesso con il solo manometro per il monitoraggio continuo della pressione interna
Un filetto 1" ¼ di collegamento per l'innesto sull'impianto al posto del contatore con apposita riduzione a ¾ per collegare i flessibili direttamente e portagomma per la prova delle "cucine separate a Gas"
Un manometro di acciaio inossidabile, opportunamente tarato e con sensibilità adeguata (secondo EN 837/1.2.3.) per le letture obbligatorie nel corso dei collaudi
Un pressostato che interrompe l'alimentazione del minicompressore superati che siano 40 mbar (vedere il manuale d'uso per le procedure di collaudo)
Un pulsante presenza uomo che consente di bypassare il pressostato e di raggiungere pressioni fino a 100 mbar (vedere il manuale d'uso per le procedure di collaudo)

DATI TECNICI

Pressione massima dello strumento* 120 mbar

Rumorosità (pressione acustica media) inferiore a 70 dB

Alimentazione dello strumento 4 pile stilo 1.5 V

* Si raccomanda tassativamente di non oltrepassare la massima pressione consentita.

strumento controllo tenuta
Raccomandazioni d'uso
Lo strumento è stato progettato esclusivamente per i collaudi e le prove di tenuta di impianti a gas oggetto del decreto ministeriale del 12 aprile 1996 "Approvazione della regola tecnica di prevenzione incendi per la progettazione, la costruzione e l'esercizio degli impianti termici alimentati da combustibili gassosi", in particolare per le sole condotte del gas di 7° specie e cioè per le condotte previste per pressioni massime d'esercizio fino a 0,04 bar.
Lo strumento di controllo viene fornito già completo e funzionante. Per motivi di sicurezza degli operatori è fatto divieto assoluto di praticare forature e/o adattamenti dello strumento a innesti differenti da quelli previsti per lo strumento stesso.
Manutenzione e Ricambi
La riparazione e la manutenzione straordinaria è consentita solo a personale tecnico competente. Non sono previste operazioni di manutenzione ordinaria. Rivolgersi direttamente alla sede Bio Meccanica o al rivenditore autorizzato.
Non sono presenti particolari meccanici o elettronici che possono essere sostituiti.
Taratura dello strumento
È Prevista una taratura dello strumento ogni 6 mesi da personale specializzato della Biomeccanica o da essa autorizzato.
